产品详情

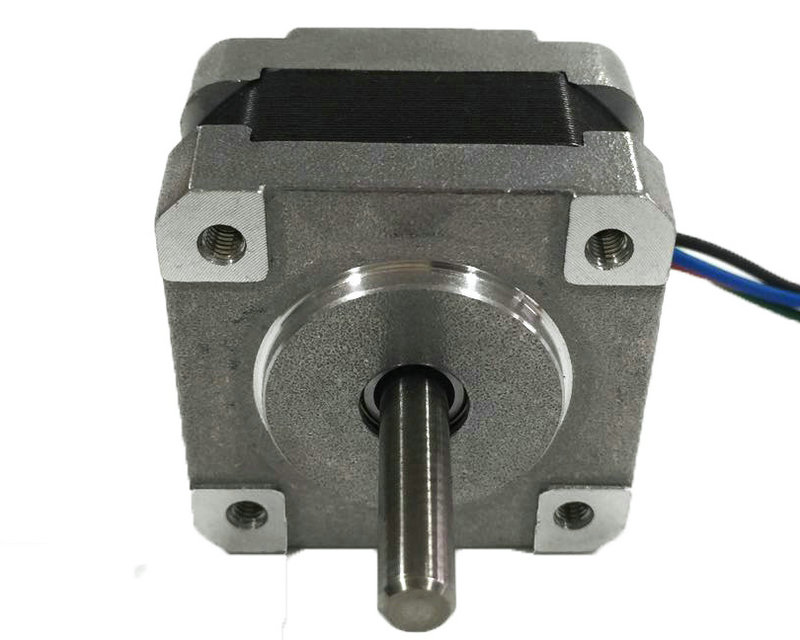

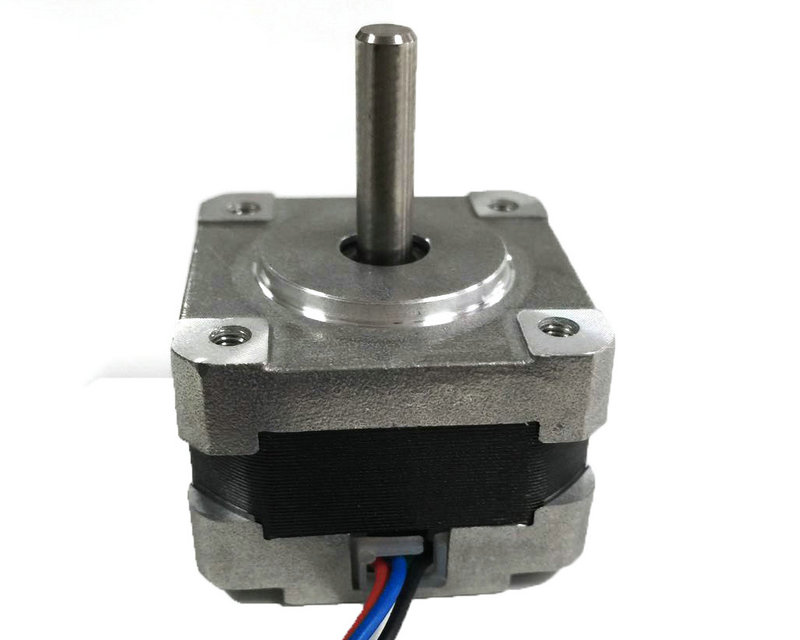

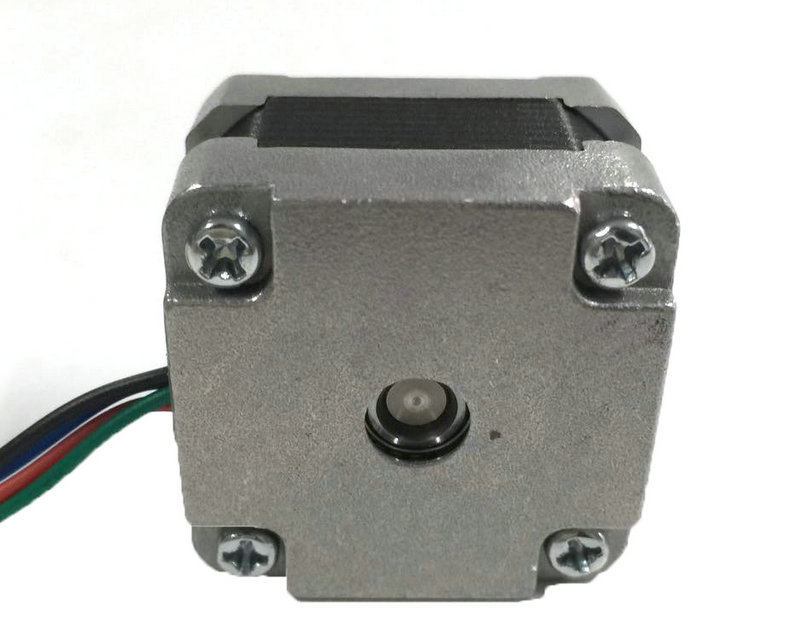

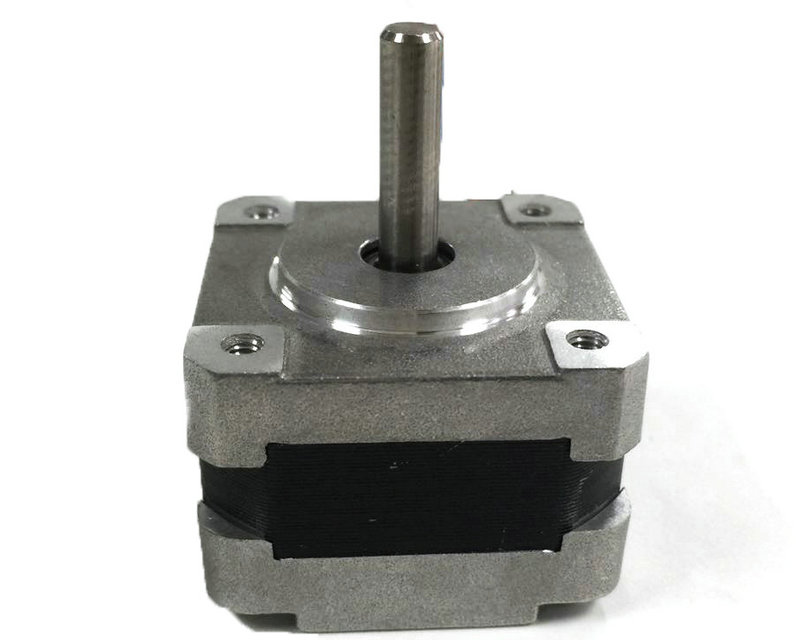

1.8° 35HS两相混合式步进电机

基本性能:


项目(Item)

性能(Specifications)

步距角(Step Angle)

1.8°

    (Temperature   Rise)

80max

环境温度(Ambient Temperature

-20~+50

绝缘电阻(Insulation Resistance)

100 MΩ Min. ,500VDC

电气强度(Dielectric Strength):

500VAC   for 1minute

径向间隙(Shaft Radial Play)

0.02Max.   (450g-load)

轴向间隙(Shaft Axial Play)

0.08Max.   (450g-load)

最大径向压力(Max. radial force)

28N (20mm from the flange)

最大轴向压力(Max. axial force)

10N


电机规格:


型号

Model No.

步距角

Step Angle

长度

Motor Length

电流

Current

/Phase

电阻

Resistance

/Phase

电感

Inductance

/Phase

静转矩

Holding Torque

引线数

# of Leads

定位转矩

Detent Torque

转子惯量

Rotor Inertia

重量

Mass

( °)

(L)mm

A

Ω

mH

g.cm

No.

g.cm

g.cm

Kg

JK35HS27-0464

1.8

27

0.46

20

14

1200

4

80

11

0.12

JK35HS27-0804

1.8

27

0.8

5

5

1200

4

80

11

0.12

JK35HS27-0406

1.8

27

0.8

30

11

900

6

80

11

0.12

JK35HS34-0424

1.8

34

0.42

25

32

1800

4

100

13

0.16

JK35HS34-0804

1.8

34

0.8

6.5

9.8

1800

4

100

13

0.16

JK35HS34-0406

1.8

34

0.4

30

22

1200

6

100

13

0.16


电机外形图:

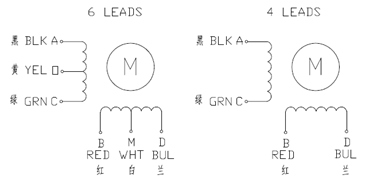

接线图:
