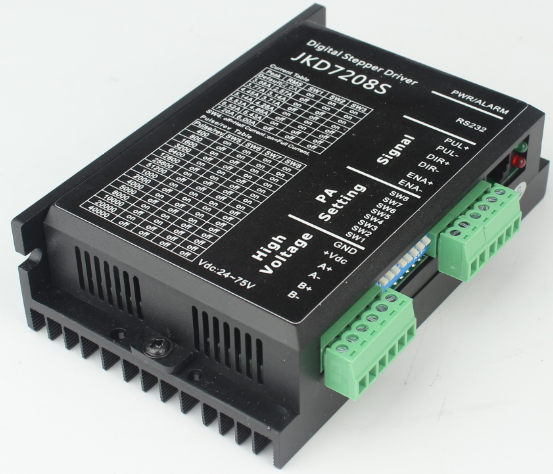

JKD7208S是8188cc威尼斯电机新推出的数字式步进电机驱动器,采用新32位DSP数字处理技术,驱动器控制算法采用先进的变电流技术和先进的变频技术,驱动器发热小,电机振动小,运行平稳。用户可以设置200~51200内的任意细分以及额定电流内的任意电流值,能够满足大多数场合的应用需要。由于采用内置微细分技术,即使在低细分的条件下,也能够达到高细分的效果,低中高速运行都很平稳,噪音超小。驱动器内部集成了参数上电自动整定功能,能够针对不同电机自动生成较优运行参数,大限度发挥电机的性能.主要用于86mm 电机。
应用Application
适合各种中小型自动化设备和仪器,例如:雕刻机、打标机、切割机、激光照排、绘图仪、数控机床、自动装配设备等。在用户期望小噪声、高速度的设备中应用效果特佳。
电气指标和工作环境 Electrical, mechanical and environmental indicators
说明 | JKD7208S | |||
最小值 | 典型值 | MAX值 | 单位 | |
输出电流 | 0.1 | - | 7.2 | A |
输入电源电压 | 24 | 48 | 75 | VDC |
控制信号输入电流 | 6 | 10 | 16 | mA |
控制信号接口电平 | 4.5 | 5 | 28 | Vdc |
输入信号最小脉冲宽度 | 1.5 | - | - | us |
步进脉冲频率 | 0 | - | 200 | KHz |
绝缘电阻 | 100 | MΩ |
使用环境及参数
冷却方式 | 自然冷却或强制风冷 | |
使用环境 | 场合 | 不能放在其它发热的设备旁,要避免粉尘、油雾、腐蚀性气体,湿度太大及强振动场所,禁止有可燃气体和导电灰尘; |
温度 | -5℃ ~ +50℃ | |
湿度 | 40 ~ 90%RH | |
振动 | 5.9m/s2MAX | |
保存温度 | -20℃~80℃ | |
使用海拔 | 1000米以下 | |
重量 | 约 280 克 |
3、安装尺寸installation dimension
