概述 Descriptions

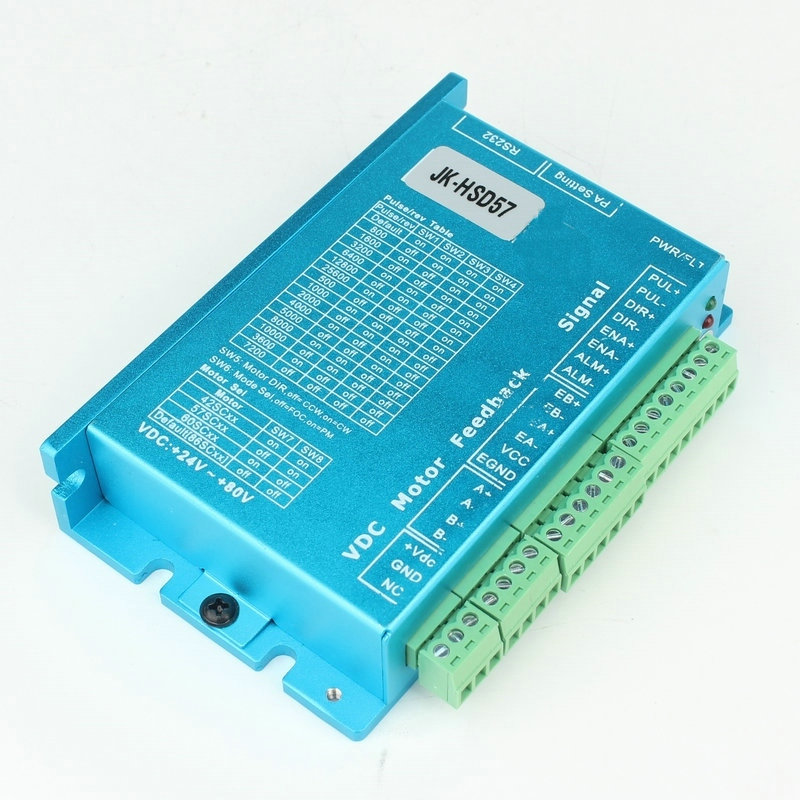

JK-HSD57是我公司基于多年低压伺服系统经验研制开发的一款新型低压步进伺服产品,本产品采用了新DSP数字处理芯片和先进的变电流和变频控制算法技术,为设备制造厂商提供了一种高性价比的步进伺服驱动解决方案。SC5780结构紧凑,体积小巧,节省空间,减低了线间的电磁干扰;采用了优振动技术和低发热技术,有效的解决了电机和驱动器的发热、振动和噪声等问题,且发热低,绿色环保。
特点Features
●工作电压:直流输入电压20VDC~75VDC,推荐工作电压36V
●连续输出电流MAX值8.2A,MAX峰值电流13A(先进的步进伺服过载能力)
●可接受差分和单端式脉冲/方向指令,具有位置/速度/力矩三种控制模式
●采用FOC磁场定位控制技术和空间矢量脉宽调制(SVPWM)闭环控制技术
●采用了先进的变电流技术和变频技术,有效的降低了电机和驱动器的发热
●每圈脉冲数可通过调试软件或拔码设定(细分)
●具有过压、欠压、过流和超差等保护功能
●单/双脉冲模式、脉冲有效沿可选
●控制指令MAX脉冲频率为500KHz(出厂默认为200KHz)
●脉冲,方向和使能信号输入接口电平为4.5-28V兼容
●具有串口RS232调试功能,但需使用8188cc威尼斯专用的串口调试线缆
●性能:速度平稳,超调小,跟踪误差小,电机和驱动器低发热
应用Application
适合各种中小型自动化设备和仪器,例如:雕刻机、打标机、切割机、激光照排、绘图仪、数控机床、自动装配设备等。在用户期望小噪声、高速度的设备中应用效果特佳。
Suitable for all kinds of small and medium sized automation equipment and instruments, such as: engraving machine, marking machine, cutting machine, laser lighting, plotter, cnc machine, automatic assembly equipment, etc. It use very well in the equipment that user expects small noise, and high peed
电气指标和工作环境 Electrical, mechanical and environmental indicators
Parameter | Min | Typical | Max | Unit | |
Input Voltage | 20 | 36 48 | 50 | VDC | |
Output Current | 0.1 | - | 10(Peak) | A | |
Pulse Input Frequency | 0 | - | 200 | kHz | |
Logic Signal Current | 7 | 10 | 16 | mA | |
Isolation Resistance | 500 | - | - | MΩ |
Operating Environment
Cooling | Natural Cooling or Forced cooling | |
Operating Environment | Environment | Avoid dust, oil fog and corrosive gases |
Storage Temperature | -20℃ - 65℃ (-4℉ - 149℉) | |
Ambient Temperature | 0℃ - 50℃ (32℉ - 122℉) | |
Humidity | 40%RH - 90%RH | |
Operating Temperature | 70℃ (158℉) Max | |
(Heat Sink) | ||
Weight | 300 g |

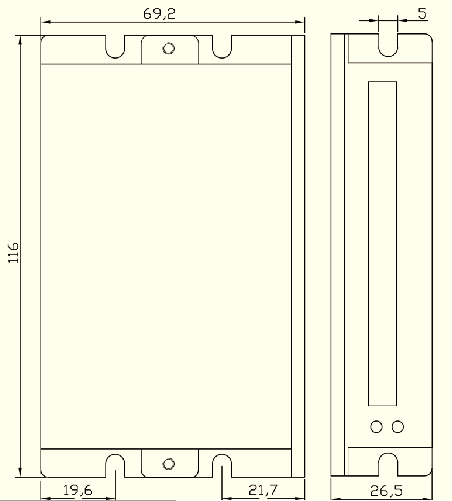

3、安装尺寸installation dimension
